安裝圖、文、視頻教程-水冷與機箱風扇安裝

溫馨提示：該視頻提供的技術方案與你硬件的實際情況可能存在差異，請認真閱讀方案并知曉其示風險的情況下謹慎操作，避免造成任何損失。建議安裝過程中佩戴防靜電手套。
機箱風扇與冷排安裝

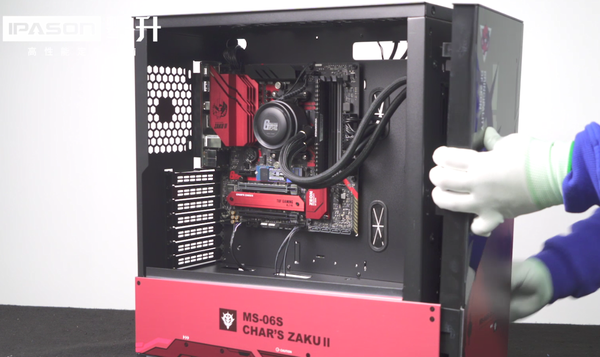

拆卸前面板

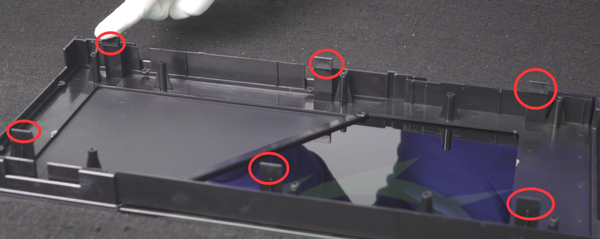

依次按壓卡扣取下機箱前面板

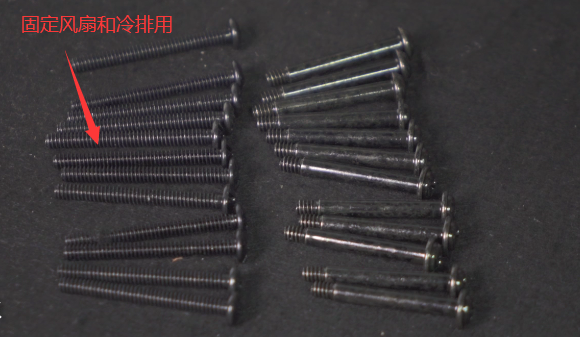

前面板同時固定冷排和機箱風扇用的一般是這2種長螺絲

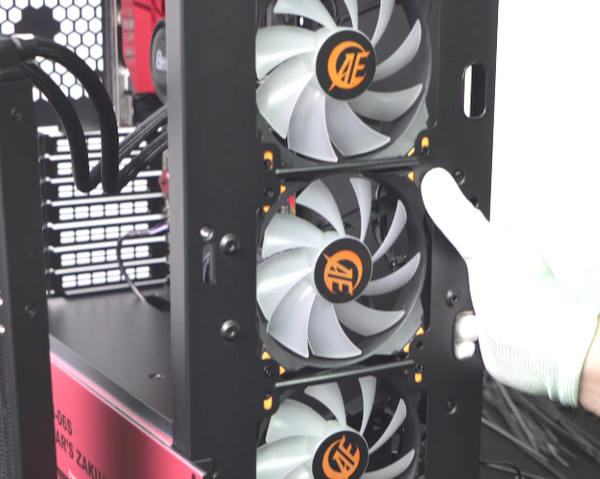

風扇先放到對應位置
注意風扇正面朝外，向機箱內部進風。（LOGO面為正面）

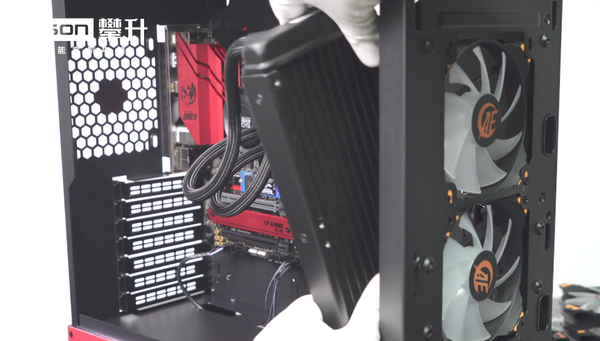

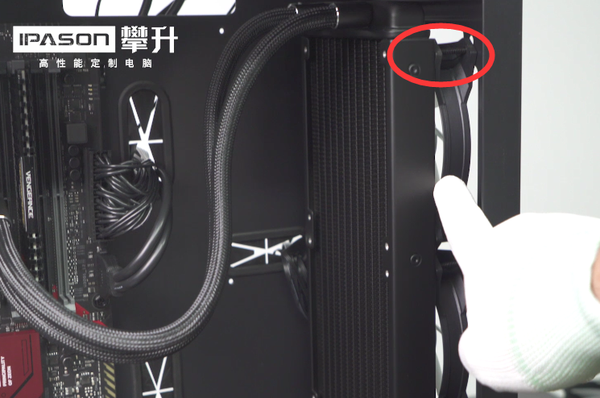

放入冷排

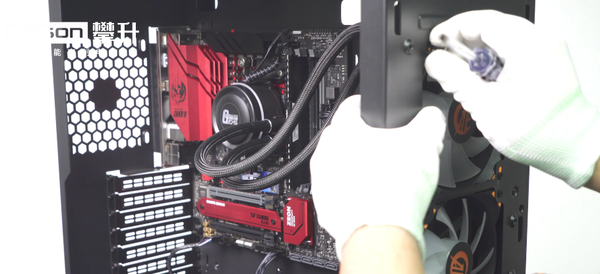

上長螺絲

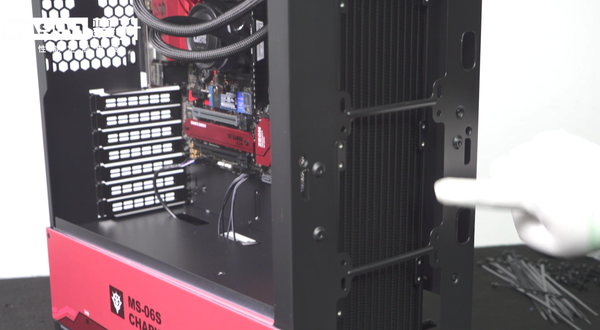

用長螺絲固定風扇和冷排。透過風扇螺絲孔擰至冷排上同時固定。

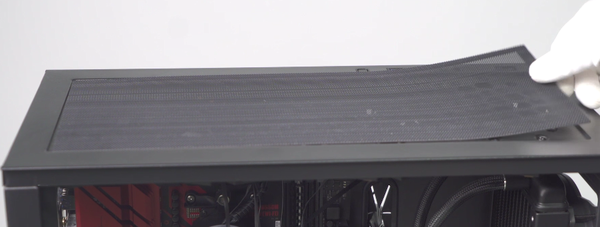

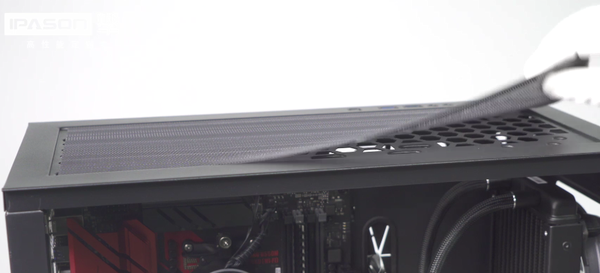

揭開防塵網

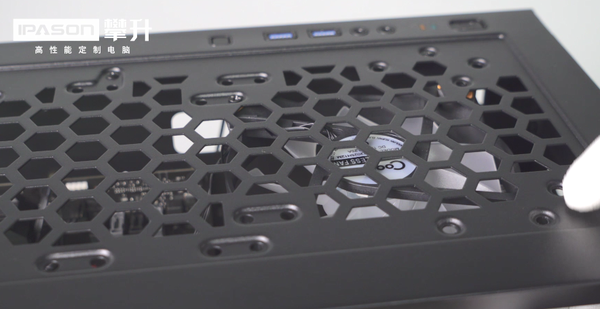

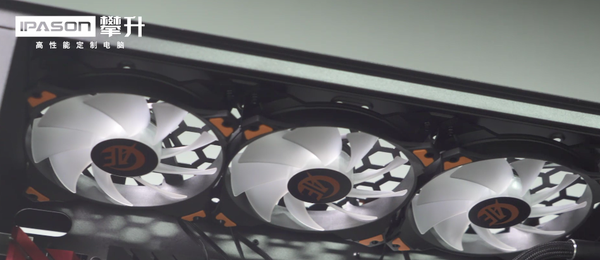

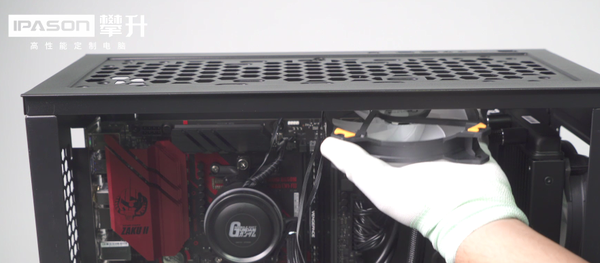

機箱頂部也是3個風扇位。

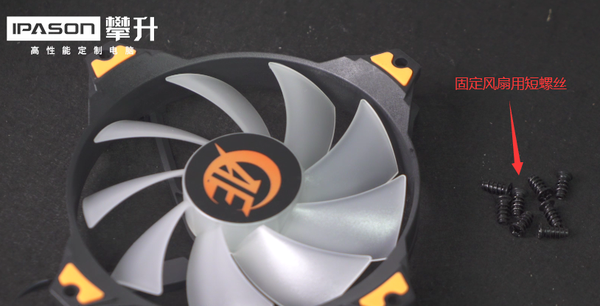

對準擰上短螺絲即可。注意風扇反面（非LOGO面）朝外，向外出風。

將防塵網放回原位。

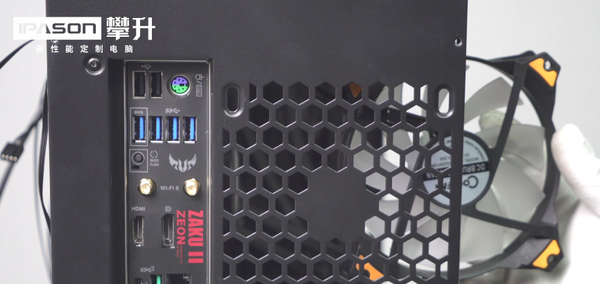

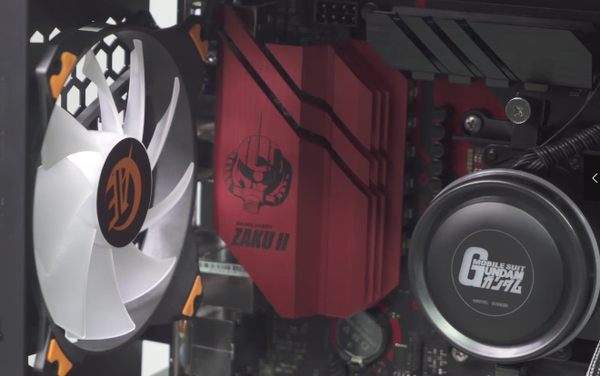

機箱背面風扇反面（非LOGO面）朝外，向外出風。

前面板進風，上方和后方出風。組成風道機箱散熱能力才更有保障。

注意：HUB的種類繁多請根據自身配置情況做適當調整。

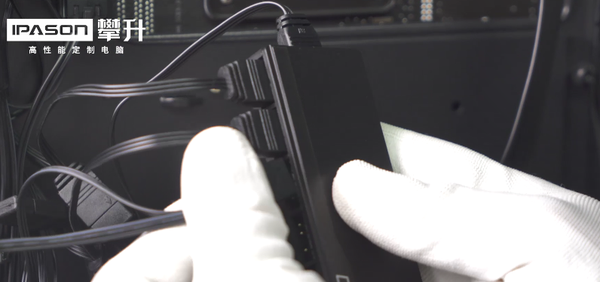

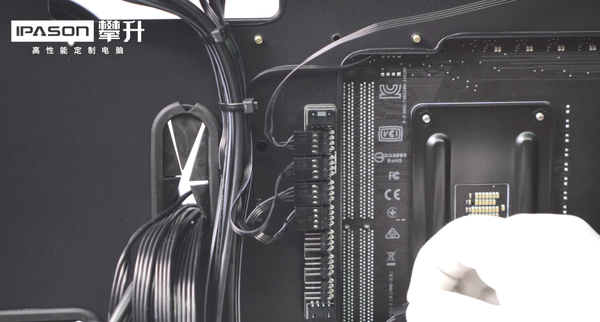

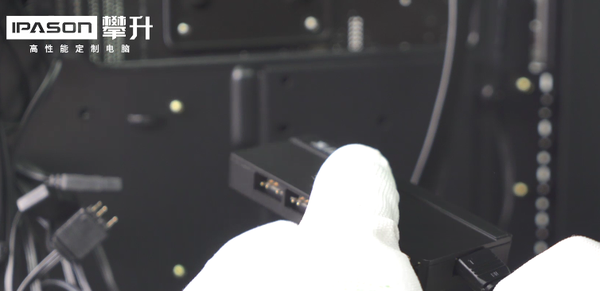

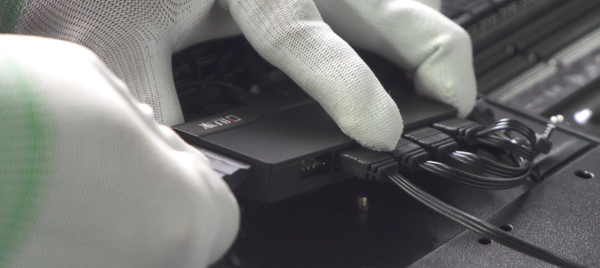

將7個風扇的四Pin接口接到風扇HUB上

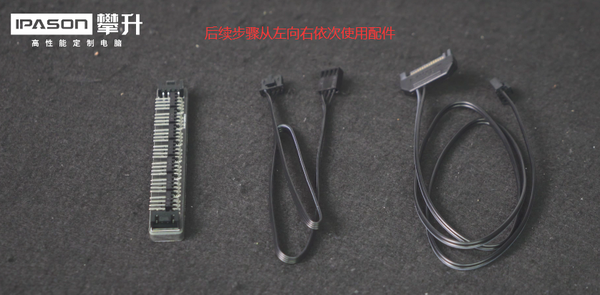

此處使用2號配件將四Pin接口線的一端接到風扇HUB。

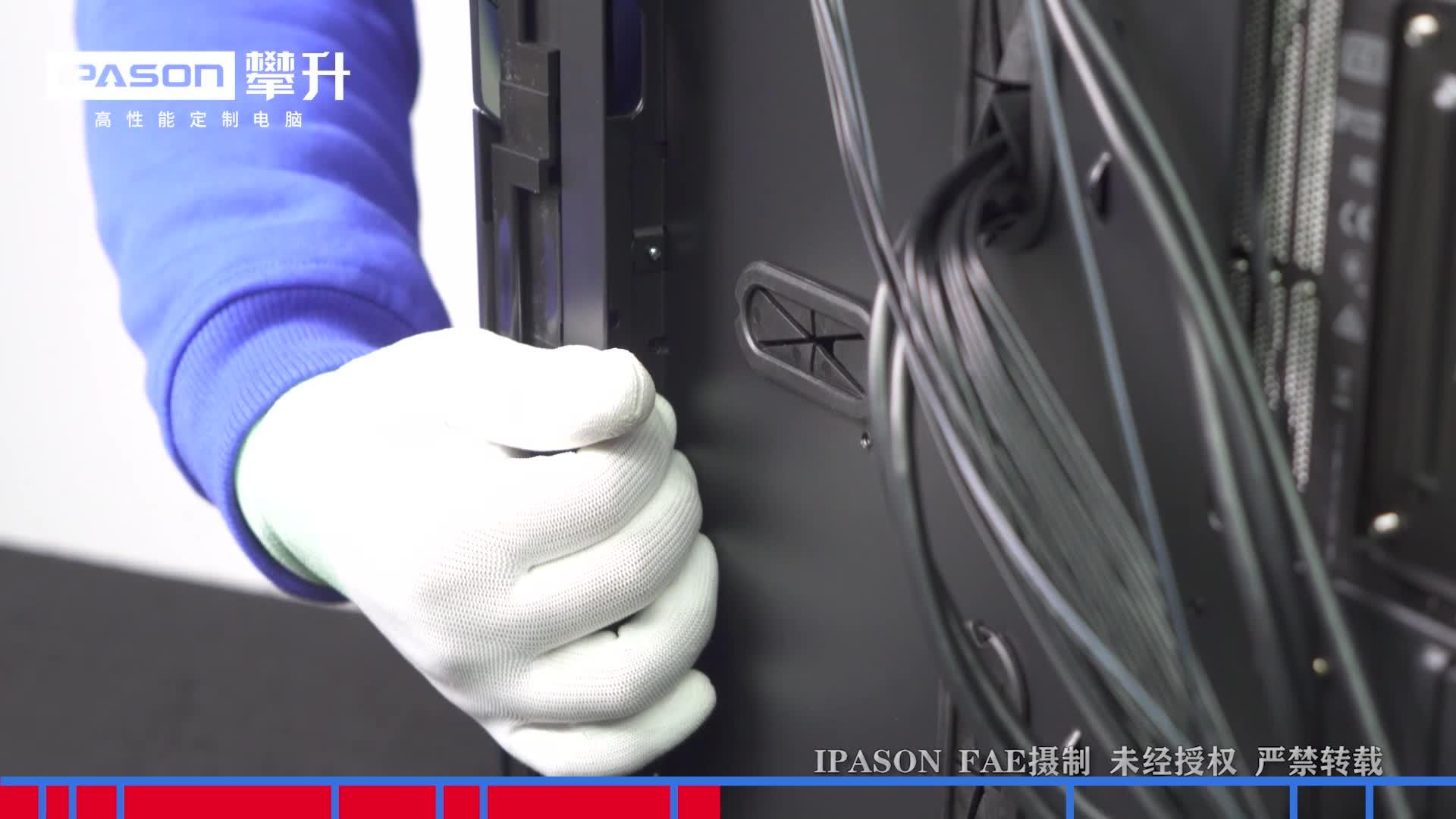

另一端如圖所示穿出。

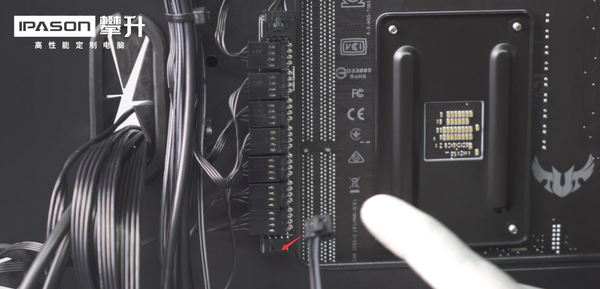

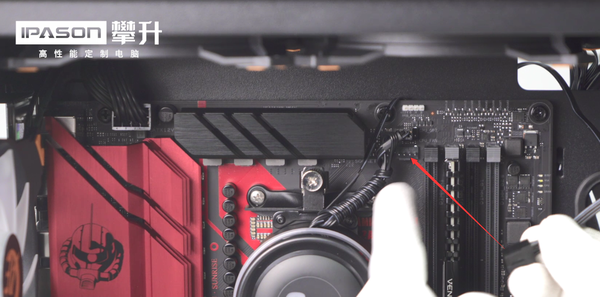

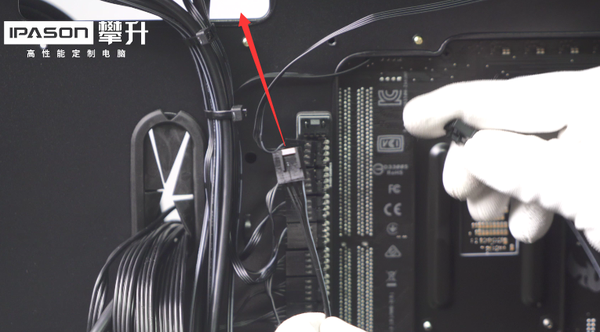

機箱翻面四Pin接口另一端接到CUP_FAN

此處使用3號配件一端接風扇HUB

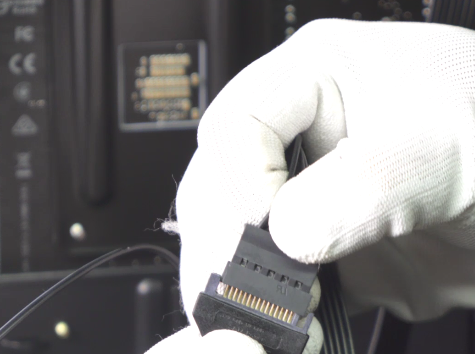

三號配件另一端接上電源供電

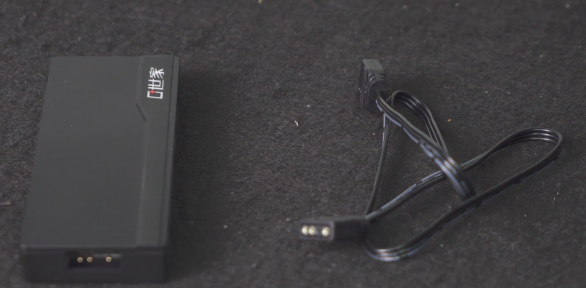

將一根5V3針RGB同步線鏈接控制板一頭

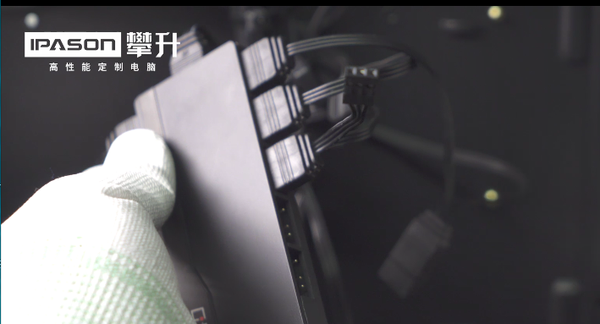

依次將風扇的5V3針RGB接口（有幾個風扇就有幾個）

CPU冷頭RGB接口和機箱RGB接口鏈接到控制板上。

將控制板接上供電

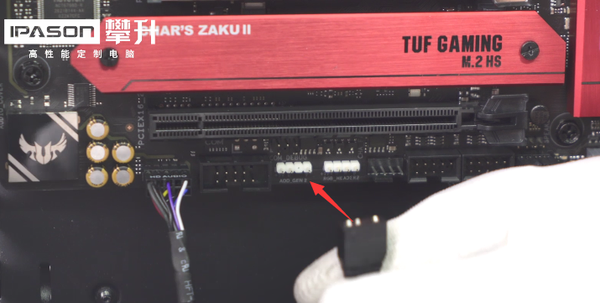

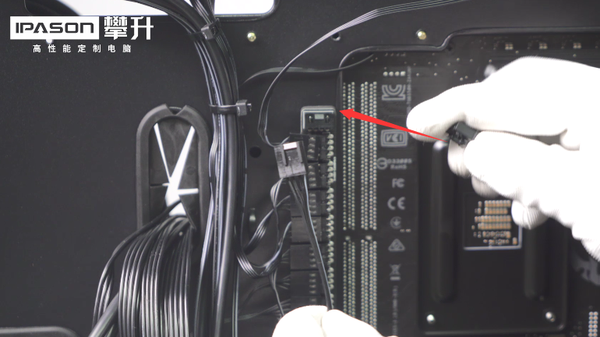

將5V3針RGB同步線的另一端接到主板5V3針針腳。
